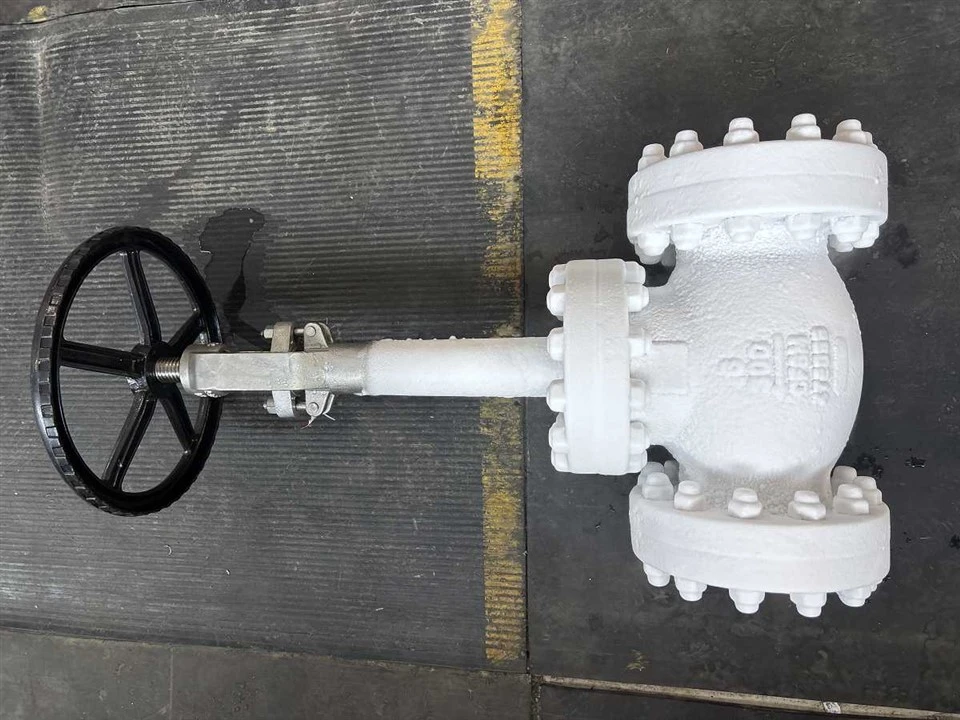

Globe Valve Kriogenik digunakan untuk mematikan,{0}}isolasi, dan kontrol aliran dalam saluran media kriogenik. Dilengkapi kap yang diperpanjang, struktur penyegelan kriogenik, dan bahan yang cocok untuk kondisi kriogenik, produk ini dapat digunakan dalam LNG, nitrogen cair, argon cair, dan sistem media kriogenik lainnya.
Keuntungan Inti
Penutup Katup yang Diperpanjang:Mengurangi konduksi suhu kriogenik ke kotak isian, meningkatkan kinerja segel pengepakan dalam kondisi kriogenik.
Langsung-Pengemasan Termuat:Menggunakan preload pegas cakram untuk mengimbangi ekspansi dan kontraksi termal pengepakan, sehingga mengurangi risiko kebocoran batang.
Bahan Kriogenik:Bahan opsional termasuk ASTM A351 CF8/CF8M/CF3M dan ASTM A182 F304/F316/F316L, dipilih berdasarkan suhu, tekanan, dan media.
Struktur Penyegelan:Dapat dikonfigurasi dengan Stellite, PTFE, PCTFE, dan bahan penyegel lainnya untuk memenuhi berbagai kondisi kriogenik.
Spesifikasi Teknis
|
Parameter |
Spesifikasi |
|
Tipe Katup |
Katup Globe Kriogenik, Kap Diperpanjang |
|
Ukuran Nominal |
NPS 1/2"–24" / DN15–DN600* |
|
Peringkat Tekanan |
Kelas 150–1500 / PN16–PN250* |
|
Suhu Desain |
Turun hingga -196 derajat * |
|
Bahan Tubuh |
ASTM A351 CF8 / CF8M / CF3 / CF3M |
|
Bahan Palsu |
ASTM A182 F304 / F316 / F316L |
|
Bahan Potong |
SS304 / SS316 / SS316L / Nitronik 50 |
|
Menghadap Kursi / Cakram |
Satelit / PTFE / PCTFE |
|
Sedang mengemas |
PTFE / Grafit Fleksibel / Langsung-Dimuat |
|
Akhiri Koneksi |
RF/RTJ/BW/SW |
|
Operasi |
Roda Tangan / Gigi / Pneumatik / Listrik |
|
Media |
LNG / LOX / LIN / LAR / Etilen Cair |
|
Standar Desain |
ASME B16.34 / API 602 / BS 1873 / ISO 28921* |
|
Standar Pengujian |
API 598 / EN 12266-1 / BS 6364* |
|
Tatap muka-ke-Tatap muka |
ASME B16.10 / EN 558 |
|
Pembersihan LOX |
ASTM G93 / EN 12300, Bila Ditentukan |
|
Dokumen |
MTC 3.1 / Laporan Uji / Laporan NDT / CoC |
Desain Kriogenik
Isolasi Fase Gas:Penutup katup yang diperluas menciptakan ruang fase gas, mengurangi konduksi suhu kriogenik ke area pengepakan.
Kontrol Tekanan Ruang Katup:Penyeimbang tekanan atau struktur pelepas tekanan ruang katup dapat dikonfigurasikan sesuai dengan media dan kondisi pengoperasian.
Pembersihan LOX:Untuk aplikasi oksigen cair, degreasing, pembersihan, inspeksi, dan pengemasan dapat dilakukan sesuai dengan ASTM G93, EN 12300, atau persyaratan proyek.
Area Aplikasi
LNG:Digunakan dalam sistem penerimaan, penyimpanan, penguapan, dan bongkar muat LNG.
Pemisahan Udara dan Gas Industri:Cocok untuk pipa kriogenik yang mengandung oksigen cair, nitrogen cair, dan argon cair; perawatan pembersihan oksigen dapat dikonfigurasi.
Petrokimia Kriogenik:Digunakan dalam pipa yang mengandung etilen cair dan hidrokarbon kriogenik lainnya.
Manufaktur dan Kontrol Kualitas
Pemesinan CNC:Pemesinan CNC dan inspeksi dimensi dilakukan pada permukaan penyegelan kritis, batang katup, dan dimensi sambungan.
Ketertelusuran Bahan:Komponen bantalan tekanan kritis-mendukung nomor tungku, MTC 3.1, dan ketertelusuran PMI.
Inspeksi NDT
RT, PT, MT, dan layanan-pengujian non-destruktif lainnya tersedia berdasarkan permintaan.
Kustomisasi dan Pasokan
Koneksi dan Struktur
Mendukung RF, RTJ, BW, SW, dan-dimensi struktural yang ditentukan proyek.
Aktuator
Dapat dilengkapi dengan roda tangan, kotak roda gigi, aktuator pneumatik atau listrik, dipilih sesuai dengan kebutuhan torsi dan kontrol.
Kustomisasi OEM
Mendukung penyesuaian papan nama, kemasan, gambar, rencana inspeksi, dan dokumen teknis.
MOQ dan Waktu Pengiriman
MOQ dapat dipesan dari 1 unit. Konfigurasi standar biasanya memerlukan waktu 3–4 minggu; bahan khusus, aktuator, atau pengujian kriogenik biasanya memakan waktu 6–8 minggu, tergantung konfirmasi pesanan.
Pertanyaan Umum
T: Berapa Jumlah Pesanan Minimum (MOQ)?
A: MOQ untuk katup penutup-kriogenik standar dimulai dari 1 unit. Pembelian massal dan pesanan proyek harus dikonfirmasi berdasarkan spesifikasi dan kuantitas.
T: Berapa waktu tunggu untuk produk standar?
J: Spesifikasi standar biasanya memerlukan waktu 3–4 minggu; pesanan untuk bahan khusus, aktuator, atau pengujian kriogenik biasanya memakan waktu 6–8 minggu, dengan waktu tunggu terakhir tergantung pada konfirmasi pesanan.
T: Dapatkah Anda memberikan spesifikasi khusus?
J: Ya. Kustomisasi didukung untuk ukuran, peringkat tekanan, material, sambungan ujung, material penyegel, metode pengoperasian, dan aktuator.
T: Bahan apa saja yang tersedia?
A: Bahan umum termasuk ASTM A351 CF8/CF8M/CF3M dan ASTM A182 F304/F316/F316L, yang dapat dipilih berdasarkan media, suhu, dan tekanan.
T: Dapatkah Anda memberikan pengujian kriogenik?
J: Ya. Penyegelan kriogenik, kebocoran batang, dan pengujian operasional dapat dilakukan sesuai dengan persyaratan proyek, dan laporan pengujian terkait akan diberikan.
T: Apakah pengujian dapat dilakukan sesuai dengan BS 6364?
J: Kami dapat menyediakan pengujian kriogenik BS 6364 sesuai dengan spesifikasi pengadaan. Suhu pengujian, tekanan, dan persyaratan penerimaan tertentu akan dikonfirmasikan berdasarkan proyek-demi-proyek.
Q: Apakah bisa digunakan untuk oksigen cair (LOX)?
J: Ya. Untuk aplikasi LOX, degreasing, pembersihan, inspeksi, dan pengemasan khusus dapat dilakukan sesuai dengan ASTM G93, EN 12300, atau spesifikasi proyek.
T: Dokumen kualitas apa yang dapat diberikan?
J: Kami dapat menyediakan MTC 3.1, laporan pengujian tekanan, laporan pengujian kriogenik, PMI, NDT, catatan inspeksi dimensi, dan dokumen kesesuaian, bergantung pada persyaratan pesanan.
T: Apakah Anda mendukung-pemeriksaan pihak ketiga?
J: Kami mendukung-pemeriksaan pihak ketiga seperti SGS, BV, dan TÜV. Kami juga dapat membantu pembeli dengan peninjauan dokumen, pemeriksaan dimensi, pengujian tekanan, dan menyaksikan pengujian kriogenik.
