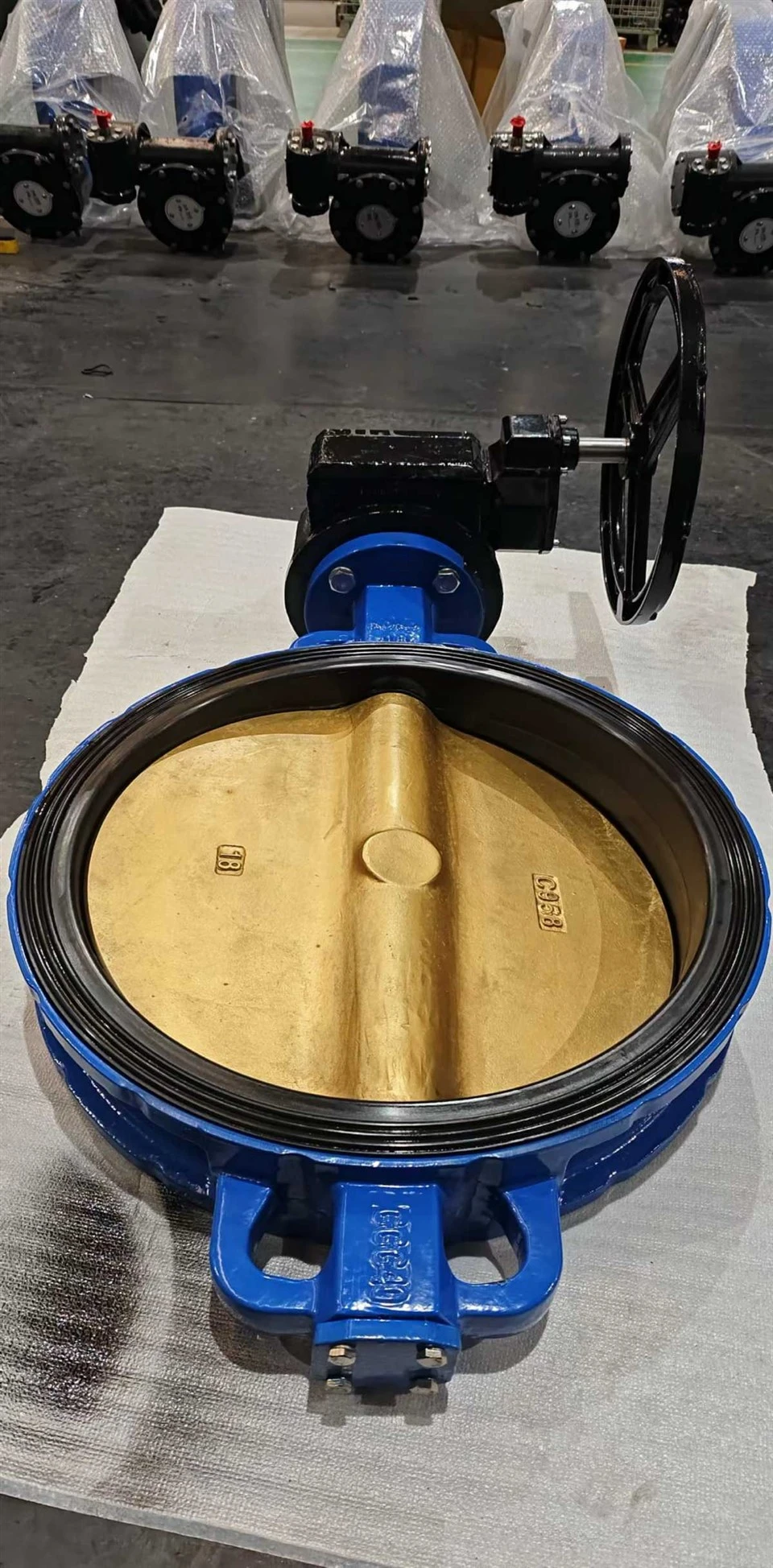

Katup Kupu-Kupu Konsentris adalah katup isolasi industri yang menampilkan desain batang dan cakram di tengah. Ini banyak digunakan untuk aplikasi kontrol aliran dan-pematian dalam pengolahan air, HVAC, proses industri, dan sistem pipa utilitas.
Data Teknis
|
Parameter |
Spesifikasi |
|
Tipe Katup |
Katup Kupu-Kupu Konsentris |
|
Struktur Desain |
Batang dan Cakram Berpusat |
|
Rentang Ukuran |
DN50–DN1200 (2"–48"), Tersedia Ukuran Khusus |
|
Peringkat Tekanan |
PN10, PN16, Kelas 150, Kelas Tekanan Khusus |
|
Kisaran Suhu |
-20 derajat hingga +120 derajat (Tergantung Pemilihan Material) |
|
Jenis Koneksi |
Wafer, Lug, Bergelang |
|
Bahan Tubuh |
Baja Karbon, Baja Tahan Karat, Baja Tahan Karat Dupleks, Baja Paduan |
|
Bahan Disk |
Baja Tahan Karat, Baja Tahan Karat Dupleks, Bahan Lain Tersedia |
|
Bahan Kursi |
EPDM, NBR, PTFE dan Elastomer Lainnya |
|
Operasi |
Manual, Pneumatik, Aktuasi Listrik |
|
Media yang Berlaku |
Air, Udara, Air Pendingin,-Cairan Industri yang Tidak Korosif |
Fitur Utama
Struktur Batang dan Cakram Berpusat
Desain konsentris memberikan torsi pengoperasian yang seimbang dan pengoperasian katup yang stabil, cocok untuk aplikasi isolasi industri umum dan pengaturan aliran.
Ruang-Menghemat Konfigurasi Wafer dan Lug
Desain sambungan wafer dan lug memungkinkan pemasangan di antara flensa pipa, mengurangi kebutuhan ruang pemasangan, dan menyederhanakan akses pemeliharaan dalam tata letak perpipaan yang ringkas.
Kemampuan Mematikan Dua Arah-Mati
Desain dudukan yang kokoh memberikan kinerja-pematian dua arah dan membantu menjaga integritas penyegelan dalam kondisi pengoperasian standar.
Karakteristik Torsi Seimbang
Susunan batang dan cakram yang berada di tengah mendistribusikan gaya pengoperasian secara merata, membantu mempertahankan karakteristik torsi yang stabil selama pengoperasian pembukaan dan penutupan.
Mengurangi Resistensi Aliran
Profil cakram yang ramping meminimalkan gangguan aliran dan membantu mengurangi kehilangan tekanan dalam sistem pipa.
Katup Kupu-Kupu Konsentris vs. Eksentrik
|
Barang Perbandingan |
Katup Kupu-Kupu Konsentris |
Katup Kupu-Kupu Eksentrik |
|
Struktur Desain |
Desain batang dan cakram terpusat |
Desain batang dan cakram offset |
|
Struktur |
Struktur sederhana dengan desain kompak dan perawatan mudah |
Struktur yang lebih kompleks untuk aplikasi yang menuntut |
|
Torsi Pengoperasian |
Cocok untuk kondisi pengoperasian standar dengan performa torsi stabil |
Mengurangi desain gesekan untuk torsi pengoperasian yang lebih rendah |
|
Kinerja Penyegelan |
Pematian dua arah yang andal-untuk aplikasi umum |
Peningkatan kinerja penyegelan untuk layanan tekanan dan suhu yang lebih tinggi |
|
Aplikasi Khas |
Pengolahan air, HVAC, air pendingin, dan sistem industri umum |
Aplikasi industri listrik, bahan kimia, dan-tekanan tinggi |
|
Keuntungan Utama |
Desain ringkas, pemasangan mudah, dan pengoperasian yang andal |
Kinerja yang lebih baik dalam kondisi pengoperasian yang parah |
Opsi Konfigurasi Katup
Konfigurasi katup dapat dipilih berdasarkan kondisi pengoperasian, termasuk karakteristik media, peringkat tekanan, suhu, persyaratan pemasangan, dan kebutuhan otomatisasi.
PORO menyediakan opsi konfigurasi berdasarkan kebutuhan aplikasi, antara lain:
Bahan Tubuh, Cakram, dan Batang:Tersedia dalam baja karbon, baja tahan karat, baja tahan karat dupleks, dan baja paduan sesuai dengan kebutuhan kekuatan dan korosi.
Bahan Kursi:EPDM, NBR, PTFE, dan bahan penyegel lainnya dapat dipilih berdasarkan kisaran suhu, kompatibilitas media, dan persyaratan penyegelan.
Peringkat Ukuran dan Tekanan:Ukuran katup dan kelas tekanan yang disesuaikan tersedia sesuai dengan desain pipa dan spesifikasi proyek.
Jenis Koneksi:Konfigurasi wafer, lug, dan flensa tersedia untuk kebutuhan pemasangan yang berbeda.
Metode Operasi:Opsi aktuasi manual, pneumatik, dan elektrik tersedia untuk kebutuhan kontrol yang berbeda.
Perawatan Permukaan:Solusi pelapisan seperti pelapis epoksi dan pelapis bubuk dapat diterapkan sesuai dengan lingkungan pengoperasian.
Proses Manufaktur & Kontrol Kualitas
PORO menerapkan pengendalian kualitas yang sistematis di seluruh proses produksi, termasuk:
Inspeksi Bahan
Verifikasi bodi, cakram, batang, dan bahan penyegel sebelum pemesinan dan perakitan.
Inspeksi Permesinan
Periksa dimensi kritis, keakuratan pemesinan, dan kompatibilitas perakitan.
Inspeksi Perakitan
Periksa rakitan katup, kinerja pengoperasian, dan torsi pengoperasian.
Pengujian Tekanan
Lakukan uji kebocoran cangkang dan dudukan sesuai dengan API 598, ISO 5208, atau persyaratan pelanggan.
Inspeksi Akhir
Konfirmasikan penampilan produk, fungsionalitas, dokumentasi, dan persyaratan pengiriman sebelum pengiriman.
Kekuatan dan Keunggulan Perusahaan
Sangat Berpengalaman
Dengan lebih dari 25 tahun pengalaman manufaktur katup kupu-kupu, PORO telah memasok katup kupu-kupu konsentris untuk proyek air kota, sistem pendingin, utilitas industri, dan aplikasi EPC di seluruh dunia.
23,186㎡ Fasilitas Manufaktur
Fasilitas seluas 23.186㎡ mendukung pemesinan, perakitan, inspeksi, dan produksi katup industri.
Penuh-Proses Pembuatan Katup
PORO mengelola proses manufaktur utama termasuk verifikasi material, pemesinan CNC, perakitan katup, pengujian tekanan, dan inspeksi akhir
Kemampuan Produksi Multi-Material
Mendukung pembuatan katup dengan bahan baja karbon, LTCS, baja tahan karat, baja tahan karat dupleks, dan baja paduan.
Pengalaman Proyek Industri Global
PORO mendukung pelanggan OEM, distributor, dan proyek teknik di industri perminyakan, kimia, listrik, baja, pembuatan kapal, dan pengolahan air di seluruh dunia.
Pertanyaan Umum
T: Informasi apa yang diperlukan untuk memilih katup kupu-kupu konsentris?
J: Untuk memilih katup kupu-kupu konsentris yang sesuai, pelanggan harus memberikan ukuran katup, peringkat tekanan, media pengoperasian, suhu, jenis sambungan, metode pengoperasian, dan standar yang berlaku. Informasi tambahan seperti kondisi aliran dan persyaratan aktuator mungkin diperlukan untuk aplikasi spesifik.
T: Bagaimana katup kupu-kupu konsentris mengurangi torsi pengoperasian?
J: Katup kupu-kupu konsentris menggunakan batang dan struktur cakram di tengah untuk menghasilkan pengoperasian yang seimbang. Desain penyegelan yang dioptimalkan dan permukaan cakram yang dipoles membantu mengurangi gesekan antara cakram dan dudukan, meningkatkan efisiensi pengoperasian, dan mendukung pemilihan aktuator yang sesuai.
T: Kapan sebaiknya katup kupu-kupu eksentrik dipertimbangkan dibandingkan katup kupu-kupu konsentris?
J: Katup kupu-kupu eksentrik dapat dipertimbangkan untuk aplikasi yang memerlukan tekanan lebih tinggi, ketahanan suhu lebih tinggi, keausan dudukan lebih sedikit, atau kinerja penyegelan yang lebih menuntut. Katup kupu-kupu konsentris umumnya cocok untuk aplikasi isolasi industri standar dan kontrol aliran.
T: Bagaimana cara memilih bahan dudukan yang tepat untuk katup kupu-kupu?
J: Pemilihan material dudukan bergantung pada media pengoperasian, suhu, tekanan, dan kompatibilitas bahan kimia. EPDM umumnya digunakan untuk aplikasi air, sedangkan NBR, PTFE, dan material lainnya dapat dipilih untuk kebutuhan cairan dan suhu yang berbeda.
T: Dapatkah katup kupu-kupu konsentris digunakan untuk aplikasi pelambatan?
J: Ya. Katup kupu-kupu konsentris dapat digunakan untuk pengaturan aliran di banyak sistem industri. Namun, kesesuaiannya bergantung pada kebutuhan aliran, kondisi pengoperasian, dan aplikasi spesifik. Untuk persyaratan kontrol yang tepat, pemilihan katup harus dievaluasi berdasarkan kebutuhan kinerja sistem.
T: Dapatkah katup kupu-kupu konsentris digunakan untuk sistem otomatis?
J: Ya. Katup kupu-kupu konsentris dapat dilengkapi dengan aktuator pneumatik atau listrik untuk sistem kontrol aliran otomatis. Pemilihan aktuator bergantung pada ukuran katup, kondisi pengoperasian, dan persyaratan kontrol.
T: Apa yang menyebabkan kebocoran katup kupu-kupu?
J: Kebocoran katup kupu-kupu dapat disebabkan oleh pemilihan material yang tidak tepat, permukaan penyegelan yang rusak, pemasangan yang salah, kondisi pengoperasian yang berlebihan, atau pemilihan katup yang tidak sesuai. Pemilihan desain, pemasangan, dan pemeliharaan yang tepat membantu mengurangi risiko kebocoran.
T: Dokumen apa saja yang tersedia untuk pasokan katup kupu-kupu?
J: Dokumentasi dapat mencakup sertifikat material, laporan inspeksi, catatan uji tekanan, gambar produk, dan dokumen spesifik-proyek lainnya yang diperlukan untuk persetujuan dan pengiriman.
T: Kondisi tekanan apa yang cocok untuk katup kupu-kupu konsentris?
J: Katup kupu-kupu konsentris biasanya digunakan untuk aplikasi tekanan standar seperti air, HVAC, dan sistem utilitas. Kisaran tekanan yang sesuai bergantung pada ukuran katup, standar desain, material dudukan, dan kondisi pengoperasian.
