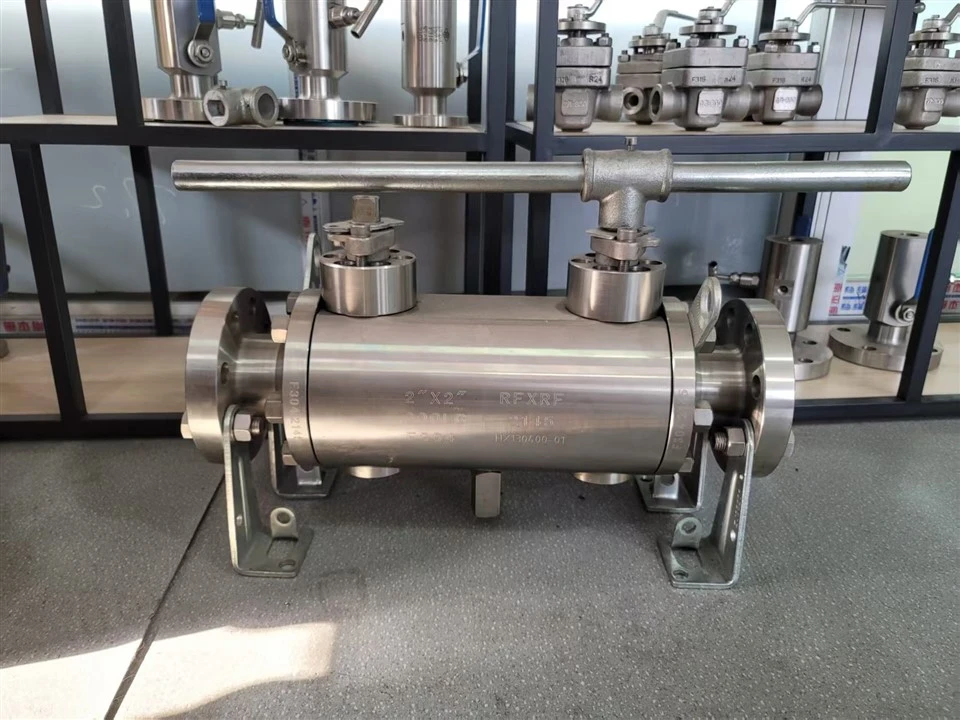

Katup Bola Ganda dilengkapi struktur bola mengambang dan dudukan-segel yang lembut, memungkinkan pembukaan dan penutupan cepat melalui rotasi 90 derajat. Cocok untuk mematikan pipa-dan mengisolasi air, minyak, gas alam, udara, dan media kimia yang dapat digunakan.
Spesifikasi Teknis
|
Parameter |
Spesifikasi Standar |
Pilihan |
|
Tipe Katup |
Katup Bola Penyegel Lembut |
Disesuaikan |
|
Struktur |
Bola Mengambang, 2 Bagian / 3 Bagian |
Disesuaikan |
|
Ukuran Nominal |
1/2"–12" / DN15–DN300 |
Hingga DN600 |
|
Peringkat Tekanan |
Kelas 150–300 / PN10–PN40 |
Kelas 600/PN63 |
|
Bahan Tubuh |
WCB/LCB/CF8/CF8M |
Dupleks / Super Dupleks |
|
Bahan Bola |
SS304 / SS316 / SS316L |
Paduan yang Disesuaikan |
|
Bahan Batang |
SS410 / SS304 / SS316 |
17-4PH |
|
Bahan Kursi |
PTFE / RPTFE / MENGINTIP |
TFM / Devlon / Nilon |
|
Koneksi |
Bergelang / Berulir / SW / BW |
RTJ / Disesuaikan |
|
Pelabuhan |
Pelabuhan Penuh |
Pelabuhan yang Dikurangi |
|
Standar Desain |
API 608/ASME B16.34/ISO 17292 |
BS 5351 / EN 12516 |
|
Tatap muka-ke-Tatap muka |
ASME B16.10 / EN 558 |
DIN/JIS |
|
Standar Pengujian |
API 598 / ISO 5208 / EN 12266-1 |
Spesifikasi Proyek |
|
Kebakaran-Aman |
API 607/API 6FA/ISO 10497 |
Opsional |
|
Emisi Buronan |
ISO 15848-1/API 624 |
TA-Luft / VDI 2440 |
|
Operasi |
Tuas / Gearbox |
Pneumatik / Listrik |
|
Media |
Media Air / Minyak / Gas / Udara / Kimia |
Disesuaikan |
Bahan dan Komponen Utama
Badan Katup dan Bola:Badan katup bisa terbuat dari WCB, LCB, CF8, atau CF8M. Bola dapat dibuat dari bahan SS304, SS316, SS316L, atau paduan, dipilih berdasarkan korosivitas media dan kondisi pengoperasian.
Kursi Katup:PTFE cocok untuk kondisi pengoperasian umum; RPTFE menawarkan ketahanan aus dan ketahanan deformasi yang lebih baik; MENGINTIP cocok untuk persyaratan suhu dan kekuatan mekanik yang lebih tinggi.
Batang Katup dan Pengepakan:Batang katup dapat dibuat dari SS410, SS304, atau SS316, dan dapat dikonfigurasi dengan bahan penyegel seperti PTFE dan Grafit.
Kontrol Kualitas
Pemeriksaan Bahan Baku:Verifikasi bahan, spesifikasi, dan MTC; bahan baja tahan karat dan paduan dapat diuji PMI sesuai kebutuhan.
Inspeksi Permesinan:Periksa badan katup, bola, batang, permukaan penyegelan, dan dimensi sambungan. Dimensi utama dikontrol sesuai gambar dan standar yang berlaku.
Pengujian Pabrik:Lakukan Uji Cangkang, Uji Kebocoran Kursi, dan pemeriksaan buka/tutup. Hasil pengujian dicatat dalam catatan mutu.
Manufaktur dan Pasokan
Pemesinan Pabrik:Memanfaatkan CNC dan peralatan lainnya untuk mengerjakan badan katup, bola, batang, dan permukaan perkawinan utama, memastikan konsistensi di seluruh batch.
Pasokan Massal:Mendukung produk standar, pesanan grosir, dan pesanan proyek. MOQ, kapasitas, dan waktu pengiriman dikonfirmasi berdasarkan spesifikasi, bahan, dan kuantitas.
Pasokan Suku Cadang:Menyediakan spare part yang biasa digunakan seperti dudukan klep, seal, dan stem untuk menunjang perawatan selanjutnya dan pembelian berulang.
Kemampuan Kustomisasi
Kustomisasi Spesifikasi:Mendukung penyesuaian ukuran, peringkat tekanan, dan spesifikasi-tatap-tatap muka.
Kustomisasi Bahan:Pemilihan material bodi, bola, batang, dan dudukan berdasarkan media, suhu, dan tekanan.
Kustomisasi Drive:Mendukung operasi manual, pneumatik, dan listrik.
OEM dan Dokumentasi:Mendukung kustomisasi logo, papan nama, kemasan, dan dokumentasi proyek. Gambar GA, MTC, Laporan Pengujian, dan Laporan Inspeksi tersedia.
Pengemasan dan Ekspor
Ekspor Kemasan:Kotak Kayu Lapis, Kotak Kayu, atau Palet akan digunakan untuk melindungi port katup, flensa, dan permukaan penyegelan.
Perlindungan Karat dan Kelembapan:Perlindungan terhadap karat, kelembapan, dan-pengangkutan jarak jauh akan diberikan bergantung pada moda pengangkutan.
Dokumentasi Ekspor:Faktur Komersial, Daftar Pengepakan, Surat Keterangan Asal, MTC, Laporan Inspeksi, dan Sertifikat Uji dapat diberikan.
Pertanyaan Umum
T: Apa perbedaan kursi PTFE dan RPTFE?
A: PTFE memiliki kompatibilitas kimia yang baik; RPTFE meningkatkan ketahanan abrasi dan ketahanan deformasi melalui penguatan material, dan pilihan spesifiknya bergantung pada tekanan, suhu, dan media.
T: Dapatkah Anda menyediakan-katup bola yang aman terhadap kebakaran?
J: Konfigurasi-aman kebakaran yang sesuai dengan API 607, API 6FA, atau ISO 10497 dapat disediakan sesuai dengan struktur produk dan persyaratan proyek.
T: Dapatkah Anda memberikan dokumentasi emisi buronan?
J: Konfigurasi-emisi rendah dan pengujian atau dokumentasi terkait ISO 15848-1, API 624, atau TA-Luft/VDI 2440 dapat disediakan sesuai dengan kebutuhan proyek.
Q: Dokumen apa saja yang tersedia?
A: MTC, Laporan Uji Tekanan, Laporan Inspeksi, Gambar GA, dan dokumen teknis lainnya yang diperlukan oleh proyek dapat disediakan.
T: Informasi apa yang diperlukan untuk kutipan?
A: Harap berikan Ukuran Katup, Peringkat Tekanan, Media, Suhu, Bahan Tubuh, Bahan Kursi, Sambungan, Aktuasi, Kuantitas, dan Standar yang Diperlukan.
Q: Apa MOQ dan waktu tunggu?
A: MOQ dan waktu tunggu ditentukan berdasarkan spesifikasi produk, bahan, kuantitas, dan persyaratan penyesuaian. Produk standar dan pesanan proyek dievaluasi secara terpisah.
